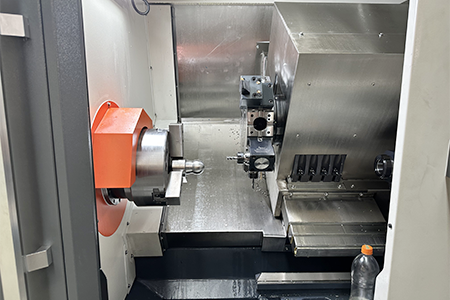

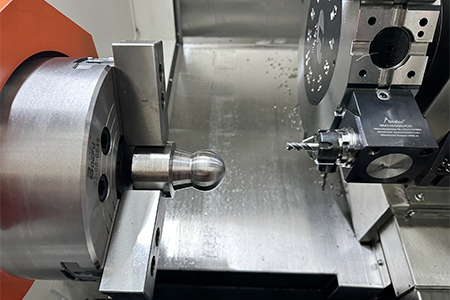

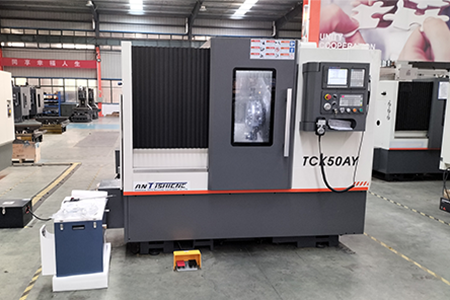

TCK50A-500車銑復合數控車床

保修單 : 1 年機械保修

現貨

郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)

技術參數：

序號	機床型號	單位	TCK50AYx500
1	床身上最大回轉直徑	mm	Φ560
2	橫溜板最大回轉直徑	mm	Φ300
3	最大加工長度	mm	400
4	最大加工直徑（盤類）	mm	Φ300（相近刀具不干涉時）
5	標準卡盤規格	英寸	10寸
6	X軸最大行程	mm	240
7	Z軸最大行程	mm	500
8	主軸最高轉速	rpm	3000rpm
9	主軸變速級數		無極變速
10	主軸端部代號		A2-6
11	主軸通孔	mm	Φ66
12	拉管通孔	mm	Φ55
13	快移速度	m/min	X:18 Z:18
14	切削進給速度	mm/min	1-15000
15	X/Z向電機扭矩	NM	15/15（X向帶抱閘）
16	主軸電機功率	KW	11
17	動力刀塔規格		TCSDY80H-12T-330（同步帶）
18	刀塔刀座		BMT55
19	Y軸行程		±45
20	動力刀塔夾頭	mm	（ER20）
21	車刀刀體尺寸	mm	25′25
22	最大鏜刀直徑	mm	?32
23	套筒直徑	mm	70
24	套筒行程	mm	80
25	尾座套筒錐孔	?	莫氏5#
26	尾座最大行程	mm	450
27	總電源容量	KVA	24
28	切削水箱容量	L	90
29	外形尺寸（長×寬×高）	mm	270020002100
30	??整機重量	KG	3400

機床主要結構特點：

1.本系列機床是鞍提仕機械主要出口的產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。

2.采用30°整體斜床身結構，配置高精度預負荷臺灣直線滾柱導軌，機床的位置精度高，排屑流暢、適合高速高精加工。

3.采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。

4.選用刀塔方式，換刀速度快，定位精度高。

5.X、Z方向進給采用伺服電機通過大扭矩低慣量彈性聯軸器與絲杠直聯，確保定位精度和重復定位精度。

6.采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠。

7.采用國產的液壓卡盤。

8.液壓尾座采用手動調整鎖緊，液壓活塞頂緊工件的方式進行加工。

配置設備：

名稱	規格型號	數量	品牌	產地
控制系統	GSK988T	1套	廣數	國產
主軸單元	Φ200	1套	雙強/海納	國產
絲杠軸承	25TAC62	1套	NSK或KoYo	日本
動力刀塔	12工位(BMT55)	1套	丞鑫	臺灣
動力刀座	ER20	2個
動力刀座	ER16	2個
主軸電機和驅動	伺服主電機（11 KW）	1套	廣數	國產
X/Z滾柱導軌	35/35	1套	上銀/銀泰	臺灣
X/Z滾珠絲杠	3210/4010	1套	上銀/銀泰	臺灣
自動潤滑裝置		1套	滬潤/和進	國產
液壓站	2.2kw	1套	蒙福	國產
液壓卡盤	10寸	1套	倍得福	國產
油缸	10寸	1套	倍得福	國產
冷卻泵	370W	1套	山川	國產
液壓尾頂		1套	普魯特	國產
