技術參數：
| 規格 | 單位 | Z3050×16 （機械式） |
Z3050×16 （油壓式） |
| 最大鉆孔直徑 | 毫米 | 50 | 50 |
| 主軸端面至工作臺面距離 | 毫米 | 330-1200 | 320-1240 |
| 主軸中心與立柱母線距離 | 毫米 | 350-1520 | 350-1640 |
| 主軸行程 | 毫米 | 210 | 330 |
| 主軸錐孔 | 公噸 | MT5 | MT5 |
| 主軸轉速范圍 | 轉速 | 78-1100 | 25-2000 |
| 主軸轉速級數 | – | 6 | 16 |
| 主軸進給范圍 | 毫米/轉 | 0.10-0.56 | 0.04-3.20 |
| 主軸進給級數 | – | 6 | 16 |
| 搖臂回轉角度 | ?±180° | ?±180° | |
| 主電機功率 | 千瓦 | 4 | 4 |
| 起重電機功率 | 千瓦 | 1.5 | 1.5 |
| 機床重量 | 公斤 | 2500 | 3500 |
| 機床外形尺寸 | 毫米 | 2170x950x2450 | 2500×1060×2800 |

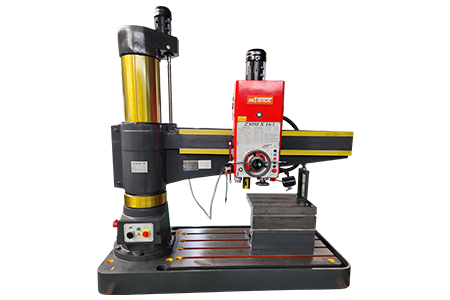

搖臂鉆床，也可以稱橫臂鉆；主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。
搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。
搖臂鉆床一般配置在機械產品單件、小批量生產車間、產品裝配車間及機械修理車間等生產場合，加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。

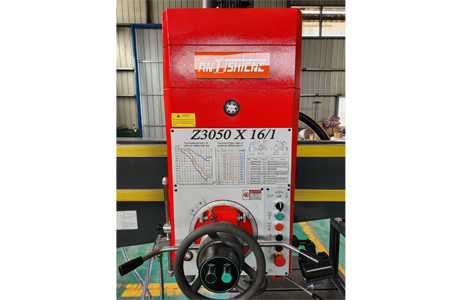

Z3050X16液壓搖臂鉆,適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。
1、采用液壓預選變速機構，可節省輔助時間。
2、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、有完善的安全保護裝置和外柱防護。
6、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。
標準設備
搖臂鉆床
減速套筒
退套楔
鉆夾頭
工作臺
卸荷器扳手
地腳螺栓
LED工作燈
調整墊
操作手冊
合格證
裝箱單
