規格	單位	Z30125×40
鉆孔最大直徑	毫米	125
主軸端面至工作臺面距離	毫米	750-2500
主軸中心至立柱母線距離	毫米	600-4000
主軸行程	毫米	560
主軸錐度	公噸	公制80
主軸轉速范圍	轉速	6.3-800
主軸轉速級數	–	22
主軸進給量范圍	毫米/轉	0.06-3.20
主軸進給量級數	–	16
搖臂回轉角度		?±180°
主電機功率	千瓦	18.5
機床重量	公斤	28500
外形尺寸	毫米	4960x2000x4780

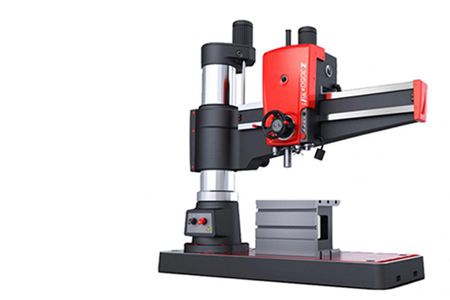

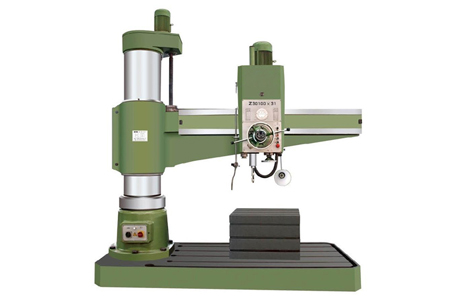

搖臂鉆床，也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉的鉆床。常用于機械制造和修配工廠加工中、小型工件的孔。

1.Z30125×40液壓式搖臂鉆床是萬能型通用機床。機床的最大鉆孔直徑為￠100m(在 50-60kgf/mm的鋼材上，在布氏硬度 HB=200的鑄鐵上鉆孔能力為￠100mm)

2.本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。

3本機床效率高、剛性好、精度高、噪音低、變速范圍廣。

4.操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。

產品主要性能特點:
采用液壓預選變速機構,可節省輔助時間。
主軸正反轉,停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。
主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構,夾緊可靠。
搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用時長。
有完善的安全保護裝置和外柱防護。
在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用時長均為大延長。

標準設備
搖臂鉆床
減速套筒

退套楔

鉆夾頭

工作臺
卸荷器扳手
地腳螺栓
LED工作燈
調整墊
操作手冊
合格證
裝箱單
