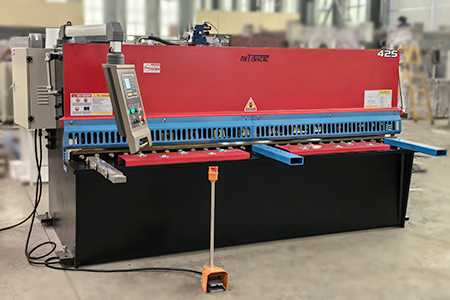

QC12Y-4×2500 液壓擺式剪板機
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 名稱 | 參數 | 單位 | |
| 切割厚度 | 4 | mm | |
| 工作臺長度 | 2500 | mm | |
| 切割角度 | 1°30’ | ° | |
| 材料強度 | ≤450 | Kn/cm | |
| 限位器調整范圍 | 20-500 | mm | |
| 形成時間 | 16 | mm | |
| 住電機 | 功率 | 5.5 | KW |
| 品牌 | SIEMENS | ||
| 規格 | 長 | 3100 | mm |
| 寬 | 1600 | mm | |
| 高 | 1600 | mm | |
| 電壓 | 380V50HZ3PH | Customized | |
| 重量 | 3 | T | |
整機采用全鋼焊接結構，墻板、工作臺、刀架等焊接件消除了振動應力，具有良好的剛性和穩定性。
1.本機為最新一代液壓剪板機。采用先進的液壓集成閥塊。結構緊湊，減少管路連接，提高系統可靠性，便于維護。
2.結構件經拋丸除銹并噴涂防銹漆；
3.機架、上刀架、工作臺等機床主要部件均采用國內名牌數控大型落地鏜銑床加工，確保了機床主機的幾何精度。
4.串聯的油缸使機床切削時油缸同步，切削角度可調。
5.上刀架的刀片安裝面為螺旋面，保證了切削過程中刀片間隙的均勻性，切削斷面質量好。 副軸軸承上刀架上下擺動，偏心機構可快速調整刀片間隙，提高切割精度。
6.蓄能器回程平穩迅速，改變了傳統儲氣罐的結構，防止氮?dú)庑孤?/p>
7.上下葉片為矩形，材料為6Crw2Si，硬度好，使用壽命長。
8.上下刀片之間的間隙由手柄調節，刻度盤指示數值。調節方便、快捷、正確、可靠。
9.背規為機電式，可手動微調。量規大小和切割次數有數字顯示裝置，使用方便。
10.工作面采用滾動結構，減少板材劃傷，降低摩擦阻力。
| 規格 | 供應商 |
| 油封 | Japan VALQUA |
| 液壓閥 | China?Mainland |
| 電氣元件 | SIEMENS/SCHNEIDER |
| 主電機 | China?Mainland |
| 刀片 | China?Mainland |
| 油泵 | China?Mainland |
?所附技術文件
1.使用說明書（液壓原理圖、電氣原理圖、機床基本圖）
2.合格證書
3.包裝清單
| ?細節 | ||
 |
 |
 |

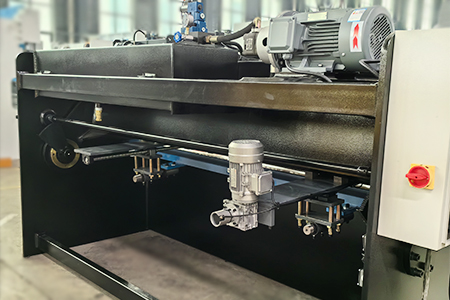

| 液壓閥, Bosch Rexroth,Germany | 內置彈簧壓力缸 | 數控系統: E21S |
 |
 |
 |

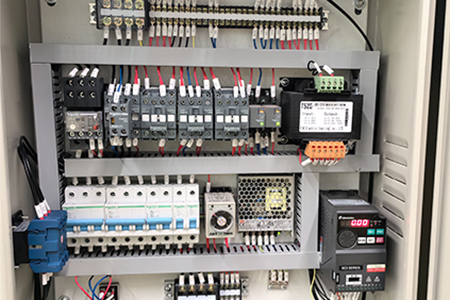

| 電氣元件,Schneider ,France | 安全圍欄 | 主電機?,German Siemens |
 |
 |
 |
| 腳踏開關,
Karcon,South Korea |
電動調節葉片間隙 | 工作臺滾動鋼球 |
 |
 |
 |
| Optional:$ 300
光幕保護 |
背規電動機 | 液壓泵,SUNNY,USA |
