型號參數	HC500A	HC630A	HC800A
工作臺尺寸	500×600	630×630	800×800
工作臺最大承重 (kg)	500	1500	3000
工作臺T型槽(槽數x寬槽x槽距)(mm)	6x 14x 80	5x18x125	5x22x160
X/Y/Z 行程 (mm)	800/600/600	1000/800/900	1200/900/900
快速移動速度(X /Y /Z) m/min	15/12/15	15/12/15	15/12/15
XYZ切削速度(mm/min)	1 ~ 5000	1~5000	1 ~ 5000
主軸中心線至工作臺面	50~650	0~800	0~900
主軸端面至工作臺中心 (mm)	150～750	200~1100	200~1100
主軸轉速	6000	6000	6000
主軸功率（千瓦）	11/15	15/18.5	18.5/22
主軸扭矩（Nm）	143	249	307
刀柄形式	BT50	BT50	BT50
拉釘	BT50-45°	BT50-45°	BT50-45°
刀庫容量	24（機械手）	24（機械手）	24（機械手）
換刀時間（秒）	3.5（刀對刀）	3.5（刀對刀）	3.5（刀對刀）
最大刀具重量 (kg)	25	25	25
最大刀具直徑	Φ110?/?Φ220	Φ110?/?Φ220	Φ110?/?Φ220
氣壓（兆帕）	0.6~0.8	0.6~0.8	0.6~0.8
機床重量（公斤）	10500	12500	13500
機床輪廓尺寸（長 x 寬 x 高）mm	3800x 3000x 3020	4300x 3150x 3800	4300x 3150x 3900

產品特點：

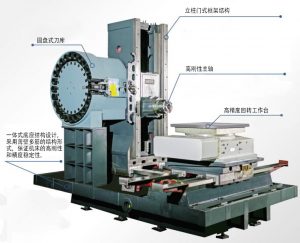

HC系列本機床底座、立柱、滑臺、主軸箱均采用優質鑄鐵HT300。
大基礎截面采用密筋設計，采用有限元分析，保證了高抗彎剛度和抗扭剛度，使其具有較高的固有頻率，提高了抗振能力。
三軸硬軌（淬火）滿足技術性能要求。用刀量大，精度要求高。經過二次時效處理，消除內應力。具有整體剛性好、吸振性能好、抗震性能好的特點。
廣泛應用于軍工、汽車、模具、機械制造等行業的箱體零件、外殼零件、盤形零件的加工。零件一次裝夾后，可進行銑、鏜、鉆、擴、鉸、攻絲等多道工序加工，精度高、自動化程度高、可靠性高、機電一體化程度高、操作簡單，整體造型美觀。

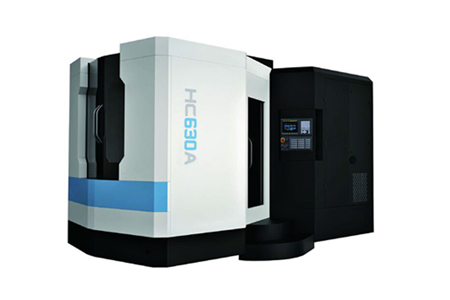

HC系列臥式加工中心是鞍提仕機床在吸收國內外先進機床設計理念的基礎上設計開發的臥式加工中心，該機采用大跨度導軌設計，機床整體剛性好，承載能力強，具有CNC轉臺，適用于車體零件、機床底座、多邊形等多面體加工，一次裝夾可完成銑、鏜、鉆、攻絲等粗精加工以外的工序。

機床可選用FANUC和西門子系統，轉臺、刀庫、主軸、線軌、絲杠均為臺灣品牌。

序號	標準配置	序號	可選配置
1	24 把機械手刀庫	1	32把機械手鏈?zhǔn)降稁?/td>
2	主軸氣幕防塵系統	2	40 把機械手鏈?zhǔn)降稁?/td>
3	工件冷卻系統	3	中心出水主軸（配高壓冷卻裝置）
4	等分度數控回轉工作臺	4	ZF齒輪箱傳動
5	自動潤滑系統	5	主軸油冷裝置
6	螺旋排屑裝置	6	任意分度數控回轉工作臺
7	鏈板式提升排屑器	7	刮板式提升排屑器
8	整體防護護罩	8	三軸光柵尺控制
9	工具箱	9	刀具檢測裝置
10	地腳螺栓及墊塊	10	工件檢測裝置
		11	開門保護裝置（防護門）
		12	手提吹屑空氣槍
		13	機臺清洗水槍
		14	簡易油水分離器
