技術參數：

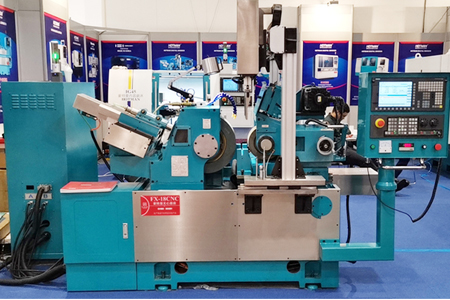

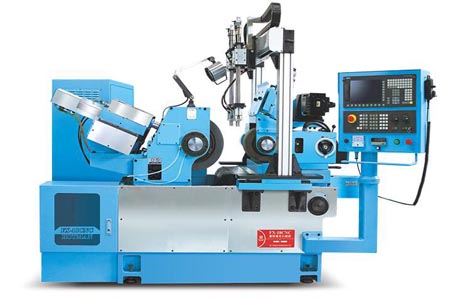

| 項目 | 單位 | 機型：FX-18CNC-4 |
| 標準工作臺工作直徑 | mm | Φ1～60 |
| 定制工作臺工作直徑 | mm | Φ40～120 |
| 研磨輪尺寸（外徑X寬X內徑） | mm | Φ455x205xΦ228.6 |
| 調整輪尺寸（外徑X寬X內徑） | mm | Φ255x205xΦ111.2㎜ |
| 研磨輪轉速 | R.P.M | 1520 |
| 調整輪轉速 | R.P.M | 0～250 |
| 砂輪驅動馬達 | KW | 11.5 |
| 調整輪驅動馬達 | KW | 3 |
| 進刀伺服電機功率 | KW | 3 |
| 修砂伺服電機功率 | KW | 1.5 |
| 油壓泵驅動馬達 | KW | 0.75 |
| 冷卻泵驅動馬達 | KW | 0.25 |
| 伺服進刀最小精度 | mm | 0.001 |
| 調整輪最小刻度 | mm | 0.001 |
| 調整輪傾斜角度 | DEG | ?+6°～﹣5° |
| 調整輪回轉角度 | DEG | ±6° |
| 機械尺寸 | mm | 2350x1960x1550㎜ |
| 裝箱重量 | KG | 3500 |
產品介紹
無心磨床是一種不需要利用工件的軸線進行磨削的磨床。它主要由三個機構組成：砂輪、調整輪和工件支架。砂輪實際執行磨削工作，調整輪控制工件的旋轉，控制工件的進給速度。至于磨削時支撐工件的工件夾具，這三個部分的配合方式有多種，除了停磨外，原理是一樣的。
無心外圓磨床的磨削方式主要有兩種：通過式和切入式；通過式無心磨床，工件沿砂輪軸線進給磨削，調整導輪軸線小傾角，實現工件軸向進給。適用于磨削細長圓柱形工件、無中心孔的短軸類和套筒類工件。切入式無心磨削方法是在托盤上有一個軸向定位支點，工件支撐在托盤上的某一位置，用砂輪或?qū)л嗊M行磨削。用于磨削帶臺肩或凸臺的工件以及圓錐體、球體或其他旋轉工件。
