立式銑床和臥式銑床的區別

立式銑床是是主軸垂直于工作臺面。在工作過程中，刀具安裝在垂直的主軸上，通過主軸的旋轉和工作臺在水平面上縱橫方向的移動來實現對工件的加工。

臥式銑床其主軸與工作臺面平行。在加工過程中，刀具的旋轉軸呈水平狀態，通過工作臺的移動（包括縱向、橫向移動以及工作臺的旋轉）以及刀具的旋轉來實現對工件的加工。

一、結構區別

1.主軸方向

立式銑床：其主軸是垂直于工作臺面設置的。這種結構使得刀具在垂直方向上進行切削運動，在加工平面時，刀具垂直向下進給，比較直觀方便。

臥式銑床：主軸是平行于工作臺面的。刀具安裝在主軸上后，切削運動是水平方向的，對于一些需要在側面進行加工的工件較為合適。

2.工作臺設計

立式銑床：工作臺一般在水平面上做縱橫兩個方向的移動，主要用于調整工件與刀具在平面上的相對位置，方便加工平面、溝槽等。

臥式銑床：工作臺除了能在水平面上縱橫移動外，還常常帶有回轉盤。回轉盤可以使工作臺在一定角度范圍內旋轉，這樣就能加工螺旋槽等具有復雜曲線的工件二、適合加工的工件類型

立式銑床適合加工的工件

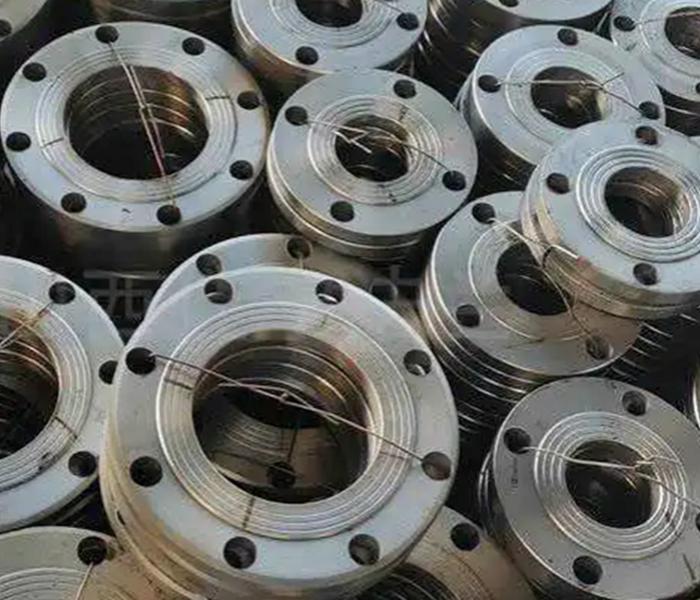

主要用于加工平面、溝槽、臺階等。在模具制造行業，用于加工模具的型腔、型芯的平面部分；在機械加工車間，用于加工各種機械零件的平面，如法蘭盤的端面、箱體零件的平面等；還可以用于銑削各種形狀的溝槽，如直槽、T 形槽等。

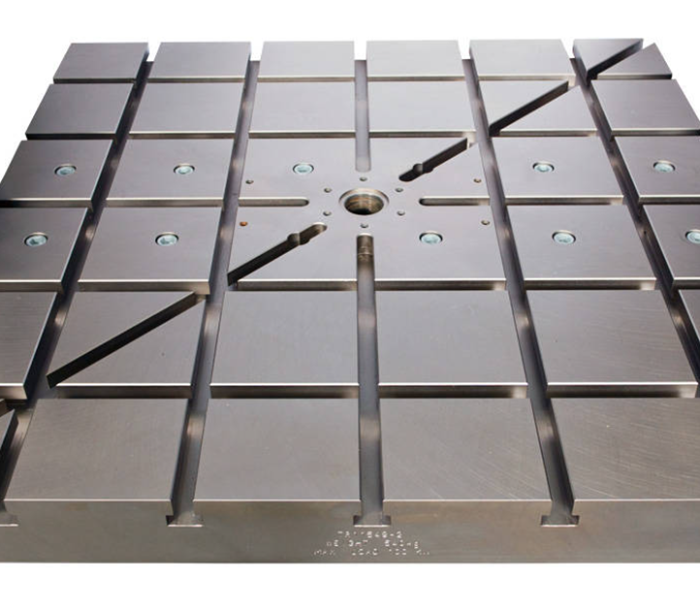

平面類零件：像機械加工中的平板類零件，例如機床的工作臺面。使用立式銑床，刀具垂直向下對工件表面進行銑削，可以高效地加工出平整的平面。而且通過調整工作臺的移動，可以方便地加工出各種形狀的平面輪廓，如矩形、圓形等。

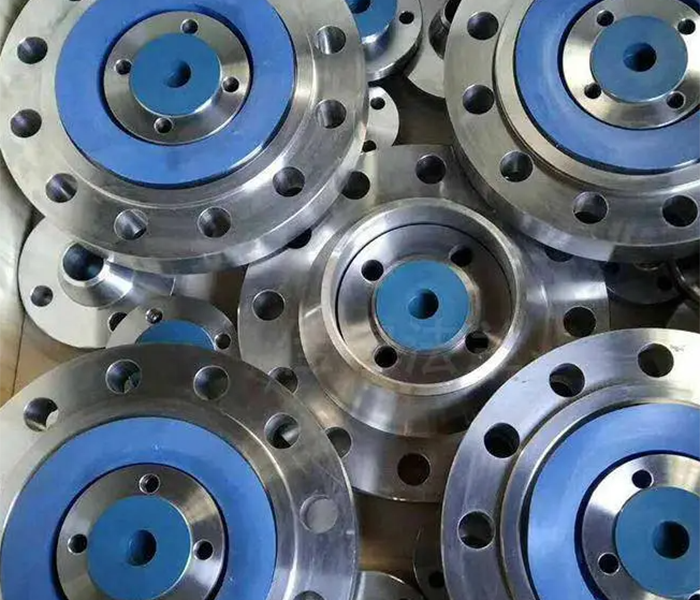

盤類零件的端平面和溝槽：例如，齒輪毛坯的端平面加工以及端面上的鍵槽加工。立式銑床可以將刀具垂直對準盤類零件的端面進行銑削，對于在端面上銑削溝槽，也能夠通過控制工作臺的移動來精確地完成加工。

?臥式銑床適合加工的工件

臥式銑床適用于加工軸類、盤類、套類等多種形狀的零件。在機械制造中，常用于加工軸類零件的鍵槽、花鍵，如汽車傳動軸上的鍵槽；也可用于加工盤類零件的側面，如齒輪坯的側面；還能用于加工各種螺旋結構，如麻花鉆的螺旋槽、斜齒輪的齒槽等復雜形狀的工件。

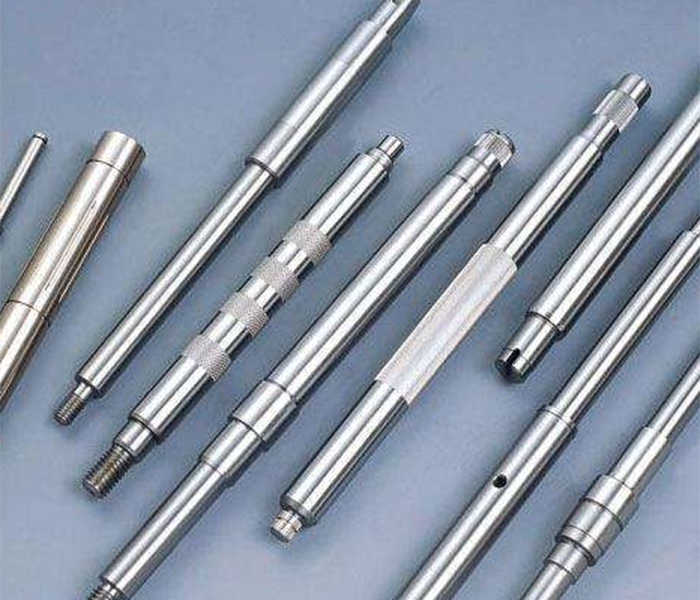

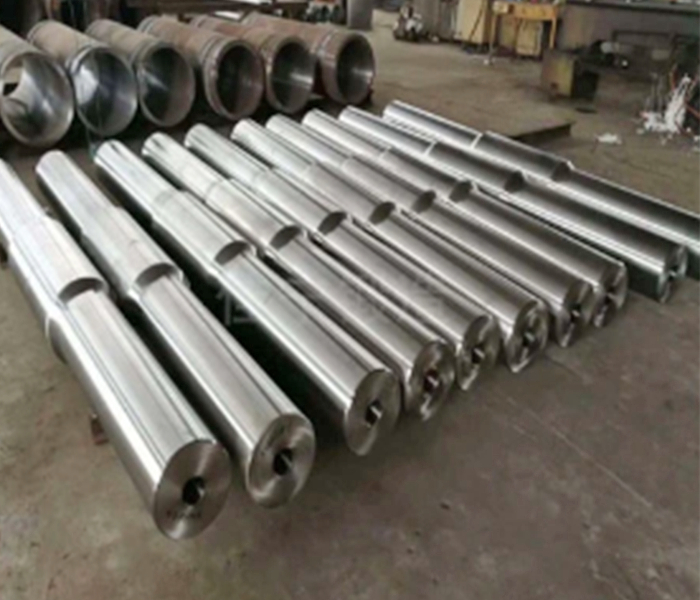

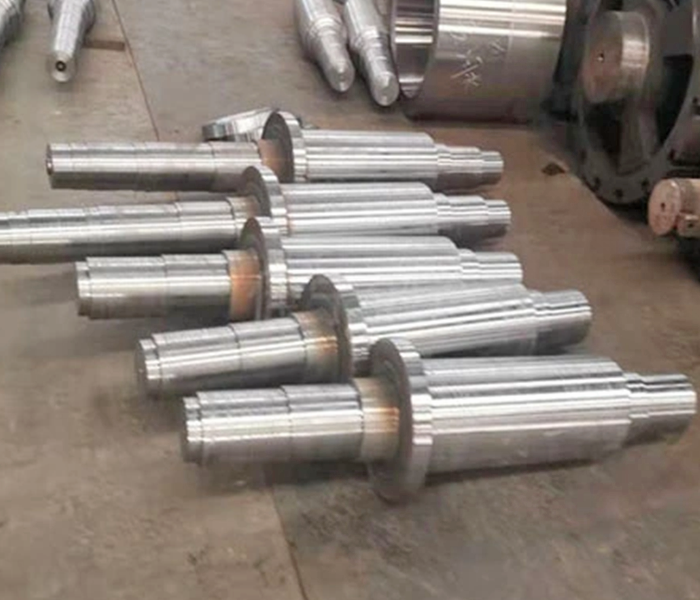

軸類零件：例如，對于長軸類零件的側面銑削加工，臥式銑床能夠很好地發揮作用。像汽車的傳動軸，需要在其圓柱表面銑削鍵槽，臥式銑床可以使刀具水平地對軸的側面進行切削，保證鍵槽的精度和表面質量。

具有螺旋槽的零件：如麻花鉆的螺旋槽加工。由于臥式銑床工作臺的回轉功能，配合分度頭可以精確地加工出螺旋槽。通過調整工作臺的旋轉角度和刀具的進給量，按照螺旋線的規律進行切削，能夠滿足螺旋槽的加工要求。

近日，上海鞍提仕收到俄羅斯客戶對立式銑床的詢問，根據客戶的需求，我們為客戶匹配了如下型號的參數：

規格	Unit	XQ5032C
工作臺尺寸	mm	1370*320
工作臺行程（X/Y/Z）	mm	1000/380/400
主軸鼻端至工作臺面距離	mm	35-435
主軸孔錐度	—	7:24 ISO40
工作臺快速移動速度（X/Y/Z）	mm/min	1335/1335/1000
工作臺進給速度（X/Y/Z）	mm/min	XY:30-830 ?Z23-625
T型槽（個數/寬度/螺距）	mm	3/14/80
主軸轉速范圍	r/min	12steps 35-1500
主軸套筒行程	mm	70
主軸軸線與立柱導軌距離	mm	285
立銑頭回轉角度	—	±30°
主電機功率	kw	3
X/Y/Z軸交流伺服電機扭矩	N.m	15
外形尺寸	mm	1820*1680*1810
凈重	kg	1650

如果您也需要一款合適的銑床，歡迎咨詢上海鞍提仕。我們是一家資深的金屬機加工設備供應商， 有豐富的機械設備制造與運用經驗，能夠為你提供專業技術支持。
