近日，我們公司接到一個詢盤，有一個法蘭盤廠家客戶找到我們，他的客戶需要加工法蘭盤，要求我們提供能夠加工直徑為40cm的帶孔法蘭盤的機器，經過我們工程師的溝通了解，匹配了一款合適的斜床身數控車床，能夠滿足他的加工需求。
 |
 |

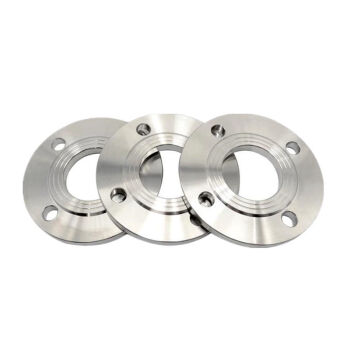

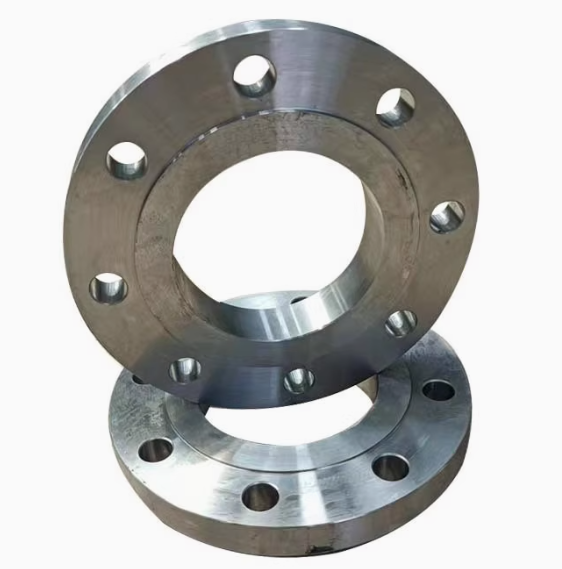

什么是法蘭？
法蘭（Flange）是一種盤狀零件，它通常安裝在管道、閥門、泵、壓力容器等設備的端部，用于連接兩個部件，使得它們能夠緊密地連接在一起，并且能夠便于拆卸和維修。其形狀一般是圓形的，也有方形或矩形法蘭，但相對較少。法蘭的外周通常有用于安裝螺栓的孔，通過螺栓、螺母和墊片將兩個法蘭緊緊地連接在一起。
法蘭的結構
法蘭盤體：這是法蘭的主體部分，它的厚度根據使用場景和壓力等級等因素而有所不同。例如，在低壓管道系統中，法蘭盤體可能相對較薄；而在高壓管道系統中，如石油化工的高壓輸送管道，法蘭盤體需要更厚以承受巨大的壓力。
螺栓孔：分布在法蘭盤體的外周，其數量、大小和分布方式也取決于法蘭的標準和應用場景。一般來說，壓力越高、直徑越大的法蘭，螺栓孔的數量可能越多。這些螺栓孔用于安裝螺栓，使法蘭能夠緊密連接。
密封面：法蘭的連接面部分，它的形式有多種，如平面、突面、凹凸面、榫槽面等。不同的密封面形式適用于不同的工況，例如平面密封面適用于低壓、無危害介質的管道連接；突面密封面應用較為廣泛，能適應一定的壓力和多種介質。
斜床身數控車加工法蘭盤的優點
| 高精度加工優勢 |
| 尺寸精度高：斜床身數控車床在加工法蘭時，由于其床身結構和高精度的數控系統，能夠精確控制刀具的運動軌跡，從而保證法蘭的尺寸精度。例如，對于法蘭的外徑、內徑和厚度等關鍵尺寸，可以將誤差控制在極小的范圍內，通常公差能達到 ±0.02mm 甚至更高的精度。這對于法蘭在管道系統等場合的緊密連接和密封性能至關重要。 |
| 形狀精度好：在加工一些特殊形狀的法蘭，如帶有凸緣、凹槽或者非對稱結構的法蘭時，斜床身數控車床能夠很好地保證形狀精度。其通過精確的編程和先進的伺服驅動系統，使刀具沿著設計好的路徑精確切削，確保法蘭的平面度、圓柱度等形狀精度指標。例如，法蘭平面度誤差可以控制在 0.01mm 以內，圓柱度誤差也能達到類似的高精度水平，這樣的高精度形狀有助于法蘭在安裝和使用過程中的穩定性和密封性。 |
| 良好的剛性和穩定性 |
| 床身結構優勢：斜床身數控車床的床身結構相比于傳統的平床身車床，具有更好的剛性。斜床身設計使得車床在加工過程中能夠更好地承受切削力。在加工法蘭時，尤其是大尺寸、厚壁法蘭，切削力較大，斜床身結構能夠有效地減少床身的變形。例如，在對直徑較大（如大于 400mm）、厚度較厚（如大于 50mm）的碳鋼法蘭進行粗加工時，斜床身數控車床能夠保持穩定的切削狀態，避免因床身變形導致的加工誤差。 |
| 振動抑制能力強：由于斜床身結構和合理的機床布局，這種車床對振動有較好的抑制作用。在法蘭加工中，振動可能會導致表面粗糙度變差和尺寸精度下降。斜床身數控車床通過自身的剛性結構和一些輔助的減振措施（如采用高精度的滾珠絲杠和直線導軌，并帶有減振裝置），能夠有效減少刀具和工件之間的振動。例如，在高速車削法蘭時，其加工表面粗糙度 Ra 值可以達到 1.6μm 以下，確保法蘭表面的光潔度。 |
| 高效的加工性能 |
| 高速切削能力：斜床身數控車床通常具備較高的主軸轉速和快速的進給速度，這使得它在法蘭加工中能夠實現高速切削。對于一些材質較軟的法蘭材料（如鋁合金法蘭），可以利用高速切削來提高加工效率。例如，主軸轉速可以達到每分鐘幾千轉甚至更高，配合適當的刀具，能夠快速地去除材料，縮短加工時間。 |
| 多工序集成加工：這種車床能夠在一次裝夾中完成法蘭的多個工序加工。例如，對于一個帶有內外圓、平面以及密封槽等多種特征的法蘭，可以先進行外圓車削，接著進行內圓加工，然后再加工密封槽和平面，無需多次重新裝夾。這樣不僅提高了加工效率，還減少了因多次裝夾帶來的定位誤差，保證了法蘭各部分之間的相對位置精度。 |
| 方便的編程和操作 |
| 編程靈活性高：斜床身數控車床采用數控系統編程，對于法蘭的不同形狀和尺寸要求，編程人員可以根據設計圖紙靈活地編寫加工程序。無論是簡單的圓形法蘭還是復雜的異形法蘭，都可以通過合適的編程指令來實現精確加工。例如，對于一個帶有特殊曲線輪廓的法蘭，編程人員可以利用數控系統中的宏程序功能或者 CAD/CAM 軟件生成的程序代碼，輕松地實現復雜輪廓的加工。 |
| 操作界面友好：其操作界面一般設計得比較直觀，操作人員經過一定的培訓就能熟練操作。在法蘭加工過程中，操作人員可以方便地調整加工參數，如切削速度、進給量和切削深度等。同時，數控系統還能實時顯示加工狀態，包括刀具位置、剩余加工量等信息，便于操作人員及時發現問題并進行處理。 |

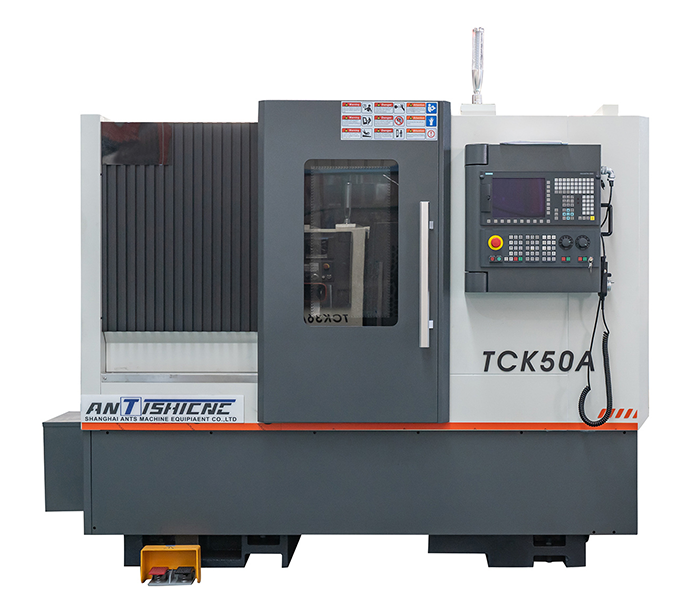

?根據客戶的需要，最終我們匹配了TCK50A/500,它是我們公司主要出口的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。采用30°整體斜床身結構，配置高精度預負荷臺灣直線滾柱導軌，機床的位置精度高，排屑流暢適合高速高精加工。
