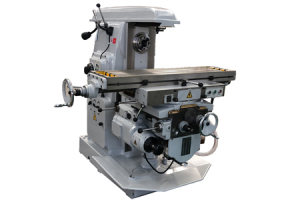

升降臺銑床的結構組裝

1、床身用來固定和支承銑床各部件。頂面上有供橫梁移動用的水平導軌。前壁裝有燕尾形的垂直導軌，供升降臺上下移動。內部裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。

2、橫梁橫梁一端裝有吊架，用以支承刀桿，以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。

3、主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸，前端有7∶24的精密錐孔，其作用是安裝銑刀桿錐柄。

4、縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動，以帶動臺面上的工件作縱向進給。臺面上的T形槽用以安裝夾具或工件，

5、橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。

6、轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度（正、反均為0~450），以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式銑床.

7、升降臺升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動，以調整工件與銑刀的距離和垂直進給。

8、底座底座用以支承床身和升降臺，內盛切削液。
