帶您認識立式加工中心

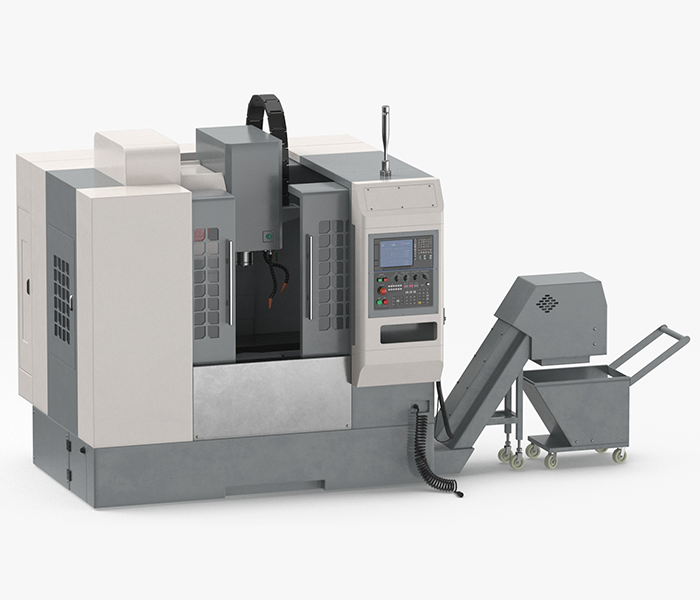

立式加工中心就是帶刀庫的立式數控銑床。

立式加工中心的部件高度集成化、高度標準化，如果拆解開，立式加工中心可以分為數控系統、電器、床體、主軸、刀庫、導軌、絲杠、鈑金八部分，這八大部分都有專業化的廠家生產。

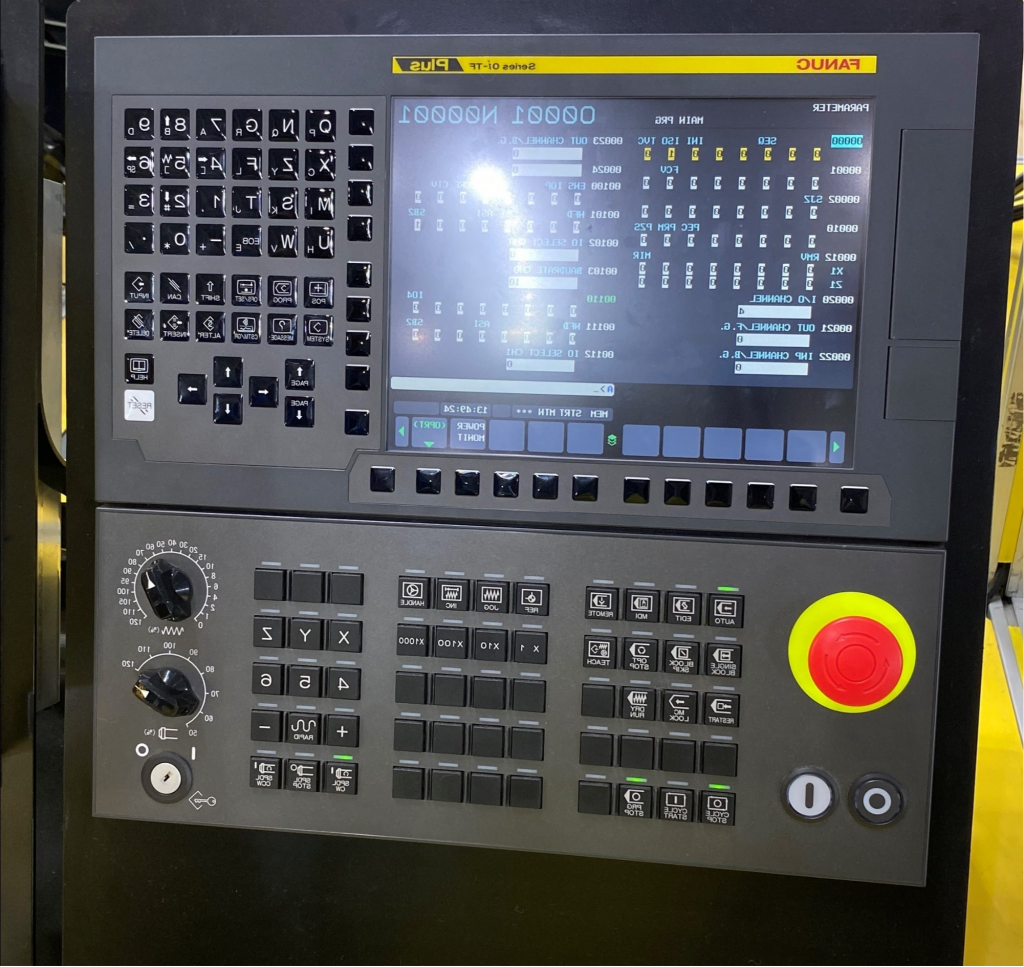

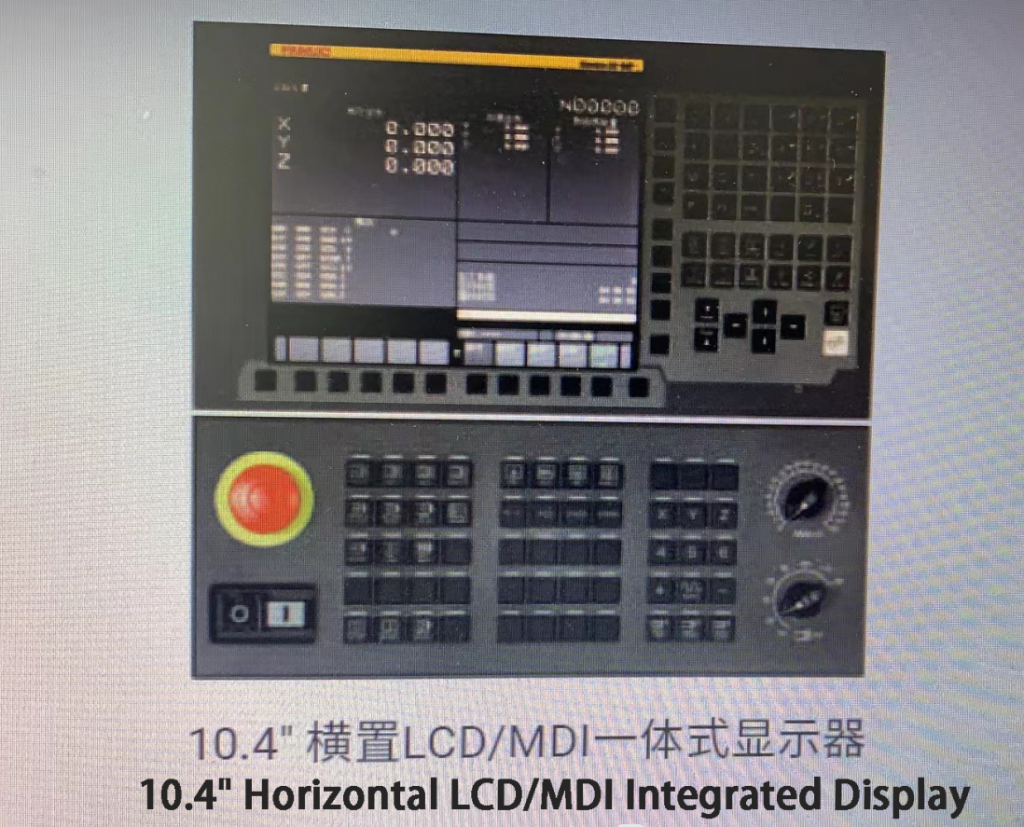

1、 ??數控系統

高端系統德國西門子840D??中端是日本發那科（Fanuc）和日本三菱的天下

選擇方法：五軸立式加工中心系統建議用西門子840D或者Fanuc 31i，

高速高精密加工的三軸四軸立式加工中心上，推薦Fanuc 18i和三菱M700；一般應用的三軸立式加工中心中，Fanuc 0i MD-A適合模具加工，Fanuc 0i MD-B適合產品加工，Fanuc 0i Mate-MD是經濟型系統，三菱M70-A用于模具機，三菱M70-B適用于產品機，一般認為Fanuc的操控更簡易穩定性更高，同檔次的三菱功能更強大；在要求不高以及預算限制的場合，國產數控系統也是可以大展身手的，平心而論，近年來，國產加工中心系統發展迅猛，是他們的進步才迫使國外數控系統品牌的價格急劇下降；

2、電器系統

立式加工中心電器系統中，美國的GE、法國的施耐德、日本的歐姆龍占據了主流地位

3、 中心潤滑系統

良好的潤滑是確保立式加工中心機械運動順暢的必要條件。凡是有接觸運動的部件之間都需要有潤滑保障，沒有機床的潤滑系統，機床的壽命和精度都會受到很大的影響。仔細觀察機床的油路潤滑系統，是購買立式加工中心之前的必修課。

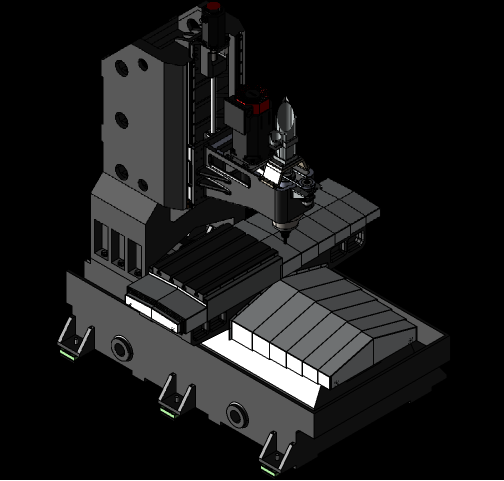

4、 ?床體（含導軌）

選擇方法：模具機用硬軌，產品機用線軌，這是行業公認的選型方法。

立式加工中心床體可分為單立柱式（C型）和雙立柱式（龍門型）。單立柱立式加工中心從側面看為C型結構，此種結構只適合Y軸小于1200mm的立式加工中心，如大于此數值，因主軸頭部懸伸過長，會造成主軸頭部剛性不足，在加工時會產生振顫現象，所以很少看到Y向行程較大的立式加工中心。龍門式剛性更佳，Y向行程不受限制，一般應用在大型立式加工中心和高轉速的雕銑機上。本文僅談單立柱式立式加工中心。

立式加工中心床體根據立柱是否移動又分為定柱式和動柱式兩類。常規立式加工中心為定柱式，即立柱是固定的，由工作臺的X軸、Y軸移動，加上立柱上主軸的Z軸移動組成了全部運動。動柱式立式加工中心是工作臺固定不動，X軸、Y軸、Z軸的三向運動均由立柱實現，動柱式的優點是占地面積小，操作技工的行動不受工作臺移動的影響，一般用于雙工作臺或者附加旋轉交換工作臺的場合。數控交換式工作臺可選擇臺灣的潭興和國產的煙臺環球。

重切削一般采用矩形導軌（即硬軌），高速進給一般選用線性導軌（即直線導軌）。為了增加機床的支撐剛性，有些立式加工中心采用了四導軌甚至六導軌的結構。

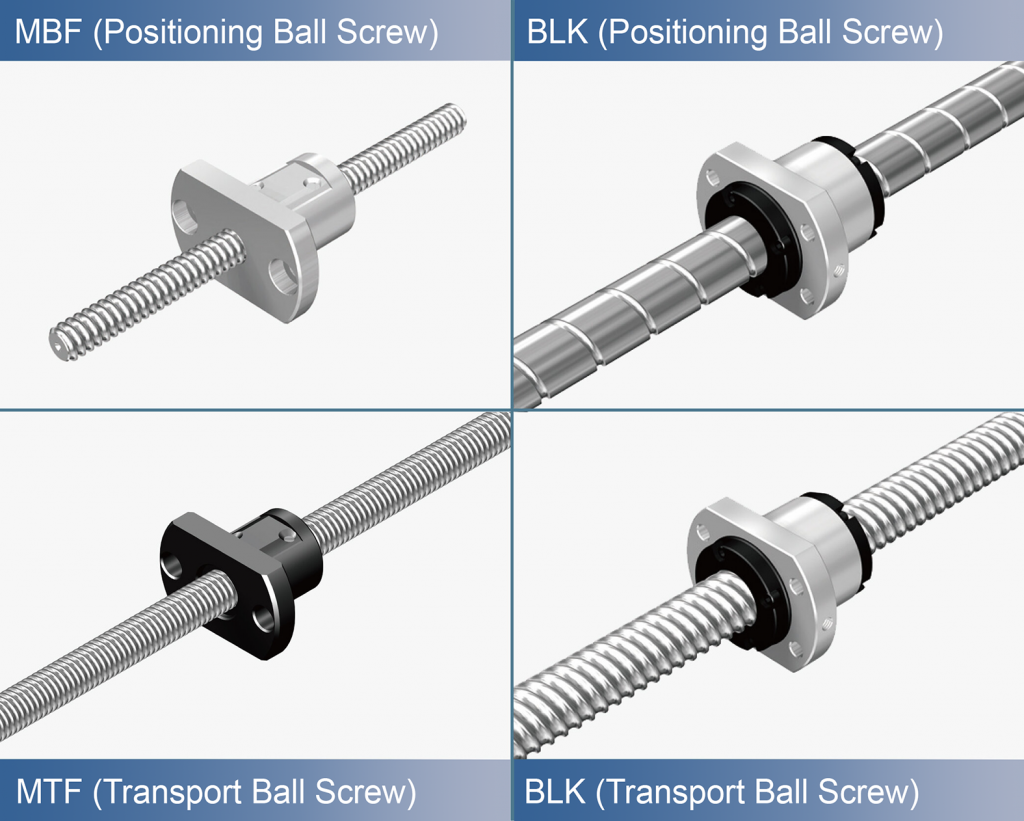

5、絲杠

直線電機驅動的特點是速度快，效率高，剛性佳，存在的問題是價格昂貴、發熱量大、傳動平穩性略差，所以常規數控機床中滾珠絲桿傳統依然是主流。但隨著直線電機技術的逐步成熟，價格逐步降低，可以預見，滾珠絲杠在數控機床中的應用會逐步減少。

滾珠絲桿的螺距直接決定了機床的進給速度，大螺距和高速度相對應，但犧牲的是精度，有得必有失。

滾珠絲桿在立式加工中心上的安裝方式有兩種：一種是一端固定，一端游動，通過游動端預拉伸滾珠絲桿消除滾珠絲桿的軸向間隙，避免因溫升產生的熱變形，這是最常見的安裝方式；另一種是兩端固定，適用于高轉速高精度機床，安裝調試困難，但可解決預拉伸影響軸承壽命的問題。

滾珠絲桿螺母座的結構對機床的剛性影響也很大，整體螺母座制造困難，剛性好，但損壞后需要更換整個工作臺。

選擇方法：用國產滾珠絲桿的立式加工中心極少，德國博世力士樂東西好價格高，廠家一般選用日本THK、臺灣上銀、臺灣銀泰、臺灣PMI。

6、主軸

主軸是立式加工中心最關鍵的功能型部件，主軸按照傳動結構一般分為四類。

齒輪傳動主軸：高剛性，適合重切削場合，轉速一般小于6000轉/分。

同步帶轉動主軸：結構簡單，制造容易，緩沖能力強，過載滑動保護可有效保護主軸。是主流的立式加工中心主軸結構之一。轉速一般為6000-12000轉。

直聯主軸：伺服電機通過聯軸器直接驅動主軸，扭矩大，能耗少，也是主流的立式加工中心結構。轉速一般為8000-15000轉。

電主軸：也叫主軸單元，臺灣叫內脹式主軸。即電動機內置于主軸，電動機和主軸合二為一，把主傳動鏈的長度縮短為零。轉速一般為18000-40000轉/分。國外使用磁浮軸承和空氣靜壓軸承的電主軸轉速甚至可以高達10萬轉/分。

選擇方法：齒輪傳動主軸首選是德國ZF，或者是用德國ZF齒輪組裝的臺灣品牌。瑞士Step-Tec、瑞士IBG、德國Cytec、瑞典SKF都是著名的主軸廠商，臺灣旭泰、臺灣羅翌、臺灣建椿、臺灣羅森等是最常見的主軸品牌，

7、立式加工中心刀庫

立式加工中心刀庫最常見的是斗笠式刀庫和機械手刀庫，在之前的文章中詳細介紹過，這里就不多說了.

8、立式加工中心鈑金

鈑金和油漆是機床的衣服。立式加工中心鈑金的密閉性尤為重要，漏水漏油會導致車間管理困難甚至可能引發安全事故，防塵不好會直接影響電氣壽命。

選擇方法：鈑金厚度要在1mm以上，接縫縫隙小而且均勻，油漆厚且平整。門要嚴實，推拉時要有緩沖，電柜門打開會自動斷電。

9、立式加工中心操控

操控實際上很大一部分程度和數控系統有關，優秀的機床廠有能力對數控系統進行二次開發，甚至可以做到讓操作技工只需填表輸入參數就可以自動生成程序，真正實現免編程操控。此外，操控箱的位置、旋轉方法、移門的位置和開合方法、工量具和刀具的安放等等，都需要站在操作技工的角度去設計，這樣的設計才會帶來人性化操控。

選擇方法：優先選擇可以實現免編程操控的機床。另外請實際去操作機床，看看機床的結構部件會不會對加工造成干涉。優秀的機床會讓人用的得心應手。

10、選配件

合理的選配件可以讓機床事半功倍！如數控轉臺、油冷機、排屑機、油霧分離器、高精度通用夾具、機內測量裝置等，是很多加工場合必不可少的殺器。
