如何使用電火花多軸穿孔機加工飛機發動機葉片安裝框？

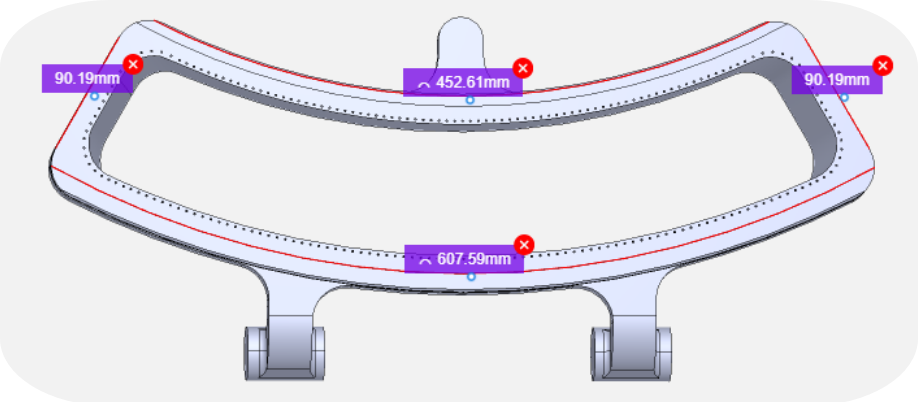

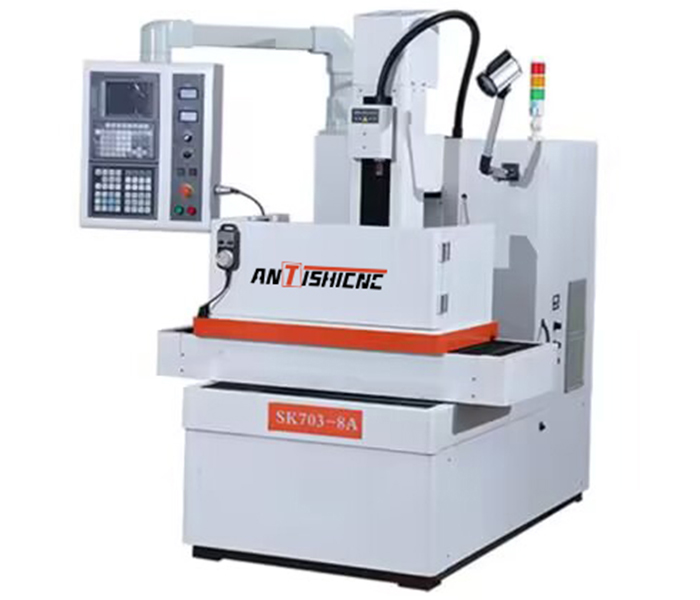

本月上海鞍提仕公司有一個馬來西亞客戶定制了一臺EDM多軸穿孔機用來加工飛機發動機葉片安裝框，如上圖所示，該飛機發動機葉片安裝框的尺寸長約610MM,寬約120mm，厚度為65mm，需要加工圖紙中0.2-3mm的小孔，經過上海鞍提仕工程師技術研究和探討，最后為客戶定制SK703-8A EDM多軸穿孔機,該設備的主軸頭設計可擺動角度±110°，并且在一次裝夾定位下，可將不同空間角度和位置的孔全部加工完畢，該設備已經實現6軸聯動.以下是改設備定制行程主要參數：

為完成指定工件不同位置的小孔自動加工，該機床共有8個運動軸。主機采用C型結構,床身采用優質鑄件制造高強度機體結構采用樹脂砂工藝整體澆鑄。工作臺配置X、Y、軸完成工件各孔位置的換位，立柱上配置了Z軸、B軸主軸頭,完成工件孔在垂直面內不同角度位置的調整。主軸頭上還配置了W、S、R軸，分別用來完成加工中電極的伺服進給；導向器與工件之間位置的調整；加工中電極的旋轉高壓導液、旋轉饋電及電極的夾持。

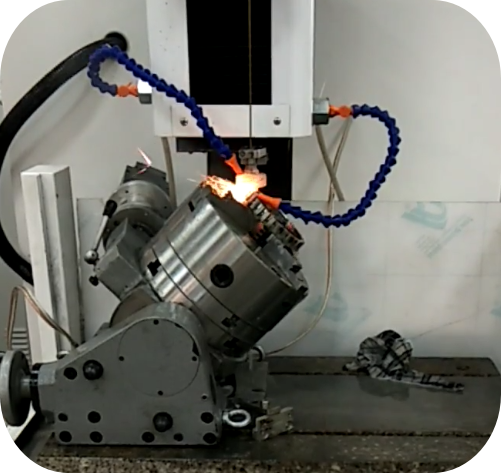

多軸數控鉆孔機鉆孔夾具	鉆孔部件

機床配置水電導率自動控制工作液系統，自動對水的電導率進行檢測并進行處理,也提高機床的運動位置精度及可靠性。

如需了解更多定制方案，請聯系上海鞍提仕機械設備有限公司，我們提供客戶及時的技術支持、培訓和備件供應！
