外圓磨床如何加工傳動軸？

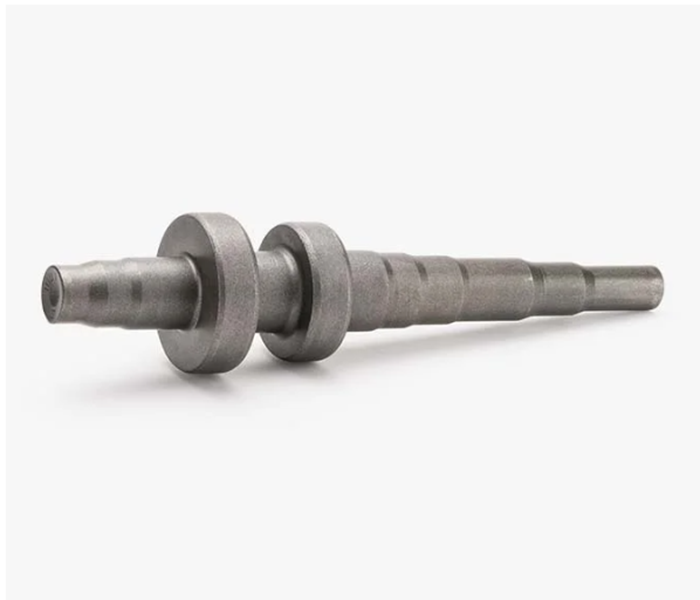

傳動軸通常為階梯軸結構，包含多個不同直徑的軸頸、臺階端面，材料通常為 45 鋼、40Cr 等，需調質或淬火處理，硬度 20-30HRC 或 50-60HRC。

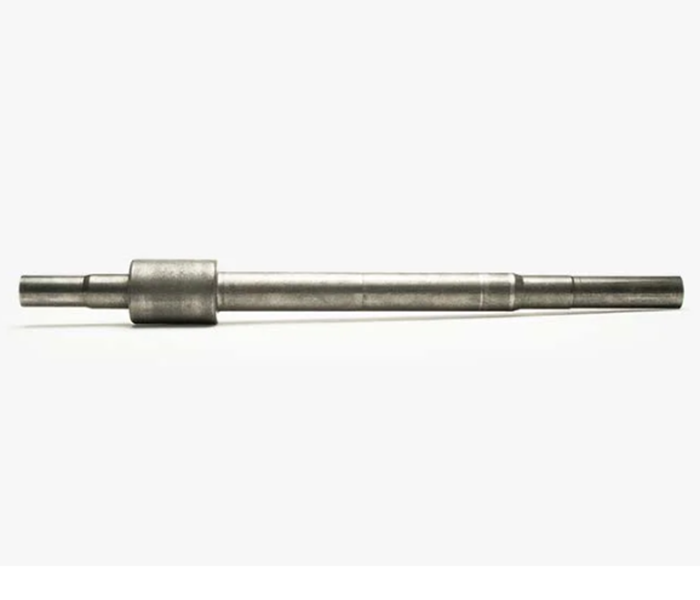

上海鞍提仕公司收到來自哈薩克斯坦客戶購買的M1332外圓磨床準備發貨，該客戶上個月發送了汽車傳動軸加工要求，汽車傳動軸直徑為89mm，壁厚3.5mm，長度最大1m，重達35kg，材質為表面硬化鋼加工要求如下：

加工精度：各軸頸同軸度≤0.01mm，圓度≤0.005mm，臺階端面與軸線垂直度≤0.02mm/100mm；

表面粗糙度：軸頸表面Ra1.6-3.2μm。

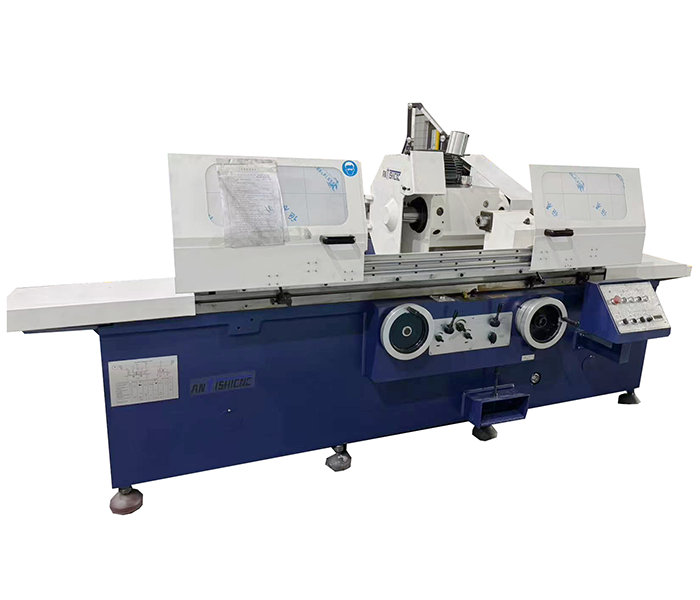

根據客戶要求，我們工程師推薦一款M1332-1m手動外圓磨床，M1332 采用整體鑄鐵床身（材質 HT300），經時效處理消除內應力，導軌面淬火（硬度 50-55HRC）并精磨，保證工作臺軸向移動的直線度（≤0.01mm/1000mm）。這種高剛性結構可減少磨削時的振動，尤其傳動軸多為階梯軸，磨削負載變化時，避免因振動導致的軸頸表面波動。這款M1332 外圓磨床為手動操作，適配客戶的傳動軸磨削軸型和中小批量生產；同時設備成本和維護成本低，是傳統機械加工中處理中等精度傳動軸的理想選擇。

此外，M1332 標配可調節中心架，支撐塊采用耐磨鑄鐵，可通過螺栓微調支撐高度和松緊度，有效抑制工件因自重產生的撓度，減少磨削時軸頸中間直徑偏小現象，而且M1332-1m手動外圓磨床加工軸頸圓度可穩定達到0.005mm，避免傳動軸旋轉時的離心振動。M1332 的購置成本僅為同規格數控外圓磨床的 1/3-1/4，且能耗低（主電機功率約 4kW），適合中小型機械廠、維修車間的預算需求。

M1332-1m機型相關信息如下：

目前外圓磨床已經開始發貨，期待客戶投入使用，如果您有類似的需求，歡迎咨詢上海鞍提仕：contact@antsmachine.com，我們不僅有外圓磨床，內圓磨床，萬能磨床，還有其他各式磨床，如平面磨床，五軸磨床，螺紋磨床，立式磨床等產品，我們的技術團隊一定能夠根據您的需求為您匹配出最適合您的技術解決方案。

關鍵詞：磨床，外圓磨床，手動外圓磨床，傳動軸磨削
