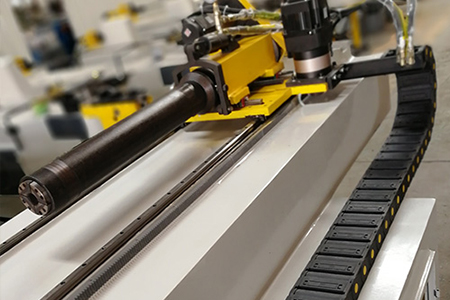

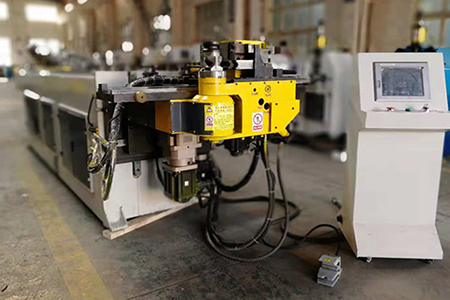

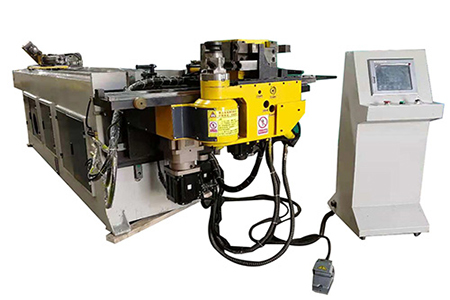

全自動彎管機DW50CNC-6A-3S
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
技術參數：
| 主要規格 | 機型:?DW50CNC-6A-3S | 備注 | |
| 最大彎曲管徑×壁厚 | Φ50mm×3mm碳鋼管 | 1.最小彎曲半徑根據管子直徑
2.最大彎曲半徑可根據客戶要求 3.最大穿芯長度可根據客戶要求 |
|
| 最大彎曲半徑 | R250mm | ||
| 最小彎曲半徑 | R≧1.5D | ||
| 最大彎曲角度 | 190° | ||
| 最大送料長度 | 3200mm | ||
| 送料方式 | 直送
夾送 |
||
| 工作速度 | 彎管速度 | Max 85°/s | |
| 轉管速度 | Max 200°/s | ||
| 送料速度 | Max 1000mm/s | ||
| 工作精度 | 彎管精度 | ±0.1° | |
| 轉管精度 | ±0.1° | ||
| 送料精度 | ±0.1mm | ||
| 信息輸入方式 | 1. 坐標（X . Y. Z） 2.工作值Y. B. C） |
||
| 彎管方式 | 伺服彎管 | ||
| 轉角伺服電機功率 | 750w | ||
| 送料伺服電機功率
左右換模伺服電機功率 導夾伺服電機功率 彎管伺服電機功率 上下?lián)Q模伺服電機功率 |
1000w
400w 1500W 7000w 1500w |
||
| 管件允許彎頭數 | 50 | ||
| 可儲存零件數 | 500 | ||
| 油壓電機功率 | 5.5kw | ||
| 系統最大壓力 | 12 Mpa | ||
| 機器尺寸 | 5100 x 1400 x 1400mm | ||
| 機器重量 | 2700kg | ||
全自動彎管機DW50CNC-6A-3S詳細介紹：
一、觸摸屏顯示，數控電腦操作，可儲存500組記憶
二、反彈補償值設定程序，程序及加工資料保密功能
三、轉角、送料、換模、導夾、彎管、均為伺服控制
四、操作系統配有口令、鑰匙，以及數量和用時記錄，便于生產管理
五、具有慢彎、慢抽芯功能
六、錯誤信息在熒幕上顯示，幫助操作者立即清除
主要配件情況：
| 序號 | 名稱 | 規格 | 產地 |
| 1 | 油壓馬達 | 5.5KW | 無錫太湖 |
| 2 | 油壓泵浦 | PVL1-19 | 浙江鴻泰 |
| 3 | 保壓閥 | 02W | 臺灣七洋 |
| 4 | 電磁閥 | G02-2C-DC24 | 臺灣七洋 |
| 5 | 溢流閥 | 2B3B-D24 | 臺灣七洋 |
| 6 | 密封圈 | 臺灣CHO | |
| 7 | 壓力表 | 0-25Mpa | 華泰 |
| 8 | 交流接觸器 | LCED1801 | 臺安 |
| 9 | 觸摸屏 | 10寸 | 艾克姆 |
| 10 | 電源開關 | 24V | 明緯 |
| 11 | 轉角伺服馬達 | 750W | 日本三菱 |
| 12 | 送料伺服馬達 | 1000W | 日本三菱 |
| 13 | 左右換模伺服馬達 | 400W | 日本三菱 |
| 14 | 導夾伺服電機功率 | 1500W | 日本三菱 |
| 15 | 彎管伺服馬達 | 7000W | 日本三菱 |
| 16 | 上下?lián)Q模伺服馬達 | 1500W | 日本三菱 |
| 17 | 智能變壓器 | RP-15 | 上海若枰 |
| 18 | 直線導軌 | 20*3600 | |
| 19 | 1、轉角減速機
2、送料減速機 3、左右換模減速機 4、導夾減速機 5、彎管減速機 6、上下?lián)Q模減速機 |
1.?SPL80-32
2.?GPL120-5 3.?KPX60-5 4.?GPLF120-50 5.?GPX220-64 6.?GPLF120-20 |
湖北行星 |
| 20 | 中央控制器 | ICM-880W6 | 艾克姆 |
| 21 | 繼電器 | RXM2MB | 臺安 |
| 22 | 熱繼電器 | LR-16B | 臺安 |
| 23 | 感應開關 | 24V | 昌得 |
隨機附件明細表
| 序號 | 隨機附件名稱 | 數量 |
| 1 | 內六角扳手（3-10） | 1套 |
| 2 | 內六角扳手（12） | 1只 |
| 3 | 活動扳手 | 1只 |
| 4 | 工具箱 | 1只 |
| 5 | 操作說明書
（含電器原理圖、液壓原理圖及安全操作規程） |
1份 |
| 6 | 模具 | 1套 |
