為了滿足鋼材加工大批次、自動化生產的需要，提高生產加工效率，全自動化鉆孔鋸切生產線應運而生。上海鞍提仕專業生產數控鉆床、鋸床，經過眾多工程師努力，研發出了全自動數控鉆孔和鋸切生產設備，為鋼型材加工提供了廣泛的技術方案。

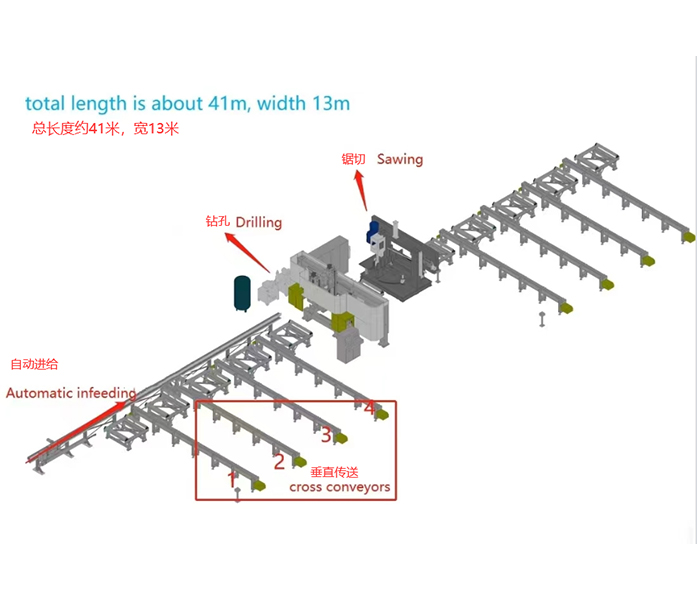

近期，上海鞍提仕團隊收到了來自摩洛哥的一家橋梁工程公司的咨詢，客戶尋找高效率加工H型鋼的設備，可以同時滿足鉆孔和鋸切的要求，并且提供了詳細的工件尺寸，加工要求等。在我們技術確認后，設計了一款全自動化生產線，這款可以實現自動進給，自動鉆孔，自動鋸切的需要，設備集成在一個操作系統，操作便捷，同時此種組合方式最大程度的節省了制造成本，占地面積也相對較小。
| 型號 | HD1000-3D | ||
| 工件參數
|
H型鋼
|
高度?(mm) | 150～1000 |
| 寬度?(mm) | 75～500 | ||
| U型鋼 | 高度?(mm) | 150～1000 | |
| 寬度?(mm) | 75～250 | ||
| 最大?工件厚度 | 80 | ||
| 最大?送料長度 | 12000 or 15000 (選配) | ||
| 主軸
|
數量。 | 3 | |
| 主軸錐度 | BT40 | ||
| 主軸轉速(r/min) | 200～3000 | ||
| 送料速度(mm/min) | 0～5000 | ||
| 最大孔徑 | φ40 | ||
| 中心線移動范圍 | 中心滑臺/
水平方向 |
45～950 | |
| 固定側/運動側
垂直方向 |
30～470 | ||
| 刀具刀庫
|
數量 | 3 | |
| 刀庫中的工具數量 | 3×4 | ||
| 打標功能
（選配） |
字符數 | 36 | |
| 字符尺寸 | Φ10 | ||
|
電氣系統 |
數控系統 | 法格8070或西門子 | |
| 數控軸數 | 7+3 | ||
|
冷卻系統
|
?噴嘴數量 | 3 | |
| 壓縮空氣壓力(Mpa) | 1 | ||
| 冷卻方式 | 噴霧冷卻、內部冷卻和外部冷卻 | ||
| 液壓系統 | 液壓泵壓力(Mpa) | 15 | |
| 電機功率(千瓦) | 5.5 | ||
| 外形尺寸(L×W×H)(m) | 約?5.45×2.1×3.5 | ||
| 主機重量(Kg) | 約?9000 | ||
如果你是橋梁行業，鋼材加工行業，或者塔制造行業人員，或者有類似的加工需求，歡迎來圖咨詢上海鞍提仕。我們有豐富的數控鉆生產線制造與加工經驗，能夠?yàn)槟闾峁I(yè)的技術支持。
