近日，我們公司接到一個詢盤，有一個經銷商找到我們，他的客戶需要加工液壓油缸管缸筒，要求我們提供通孔直徑為150mm,回轉直徑為600mm,長度為3000mm的手動車床。

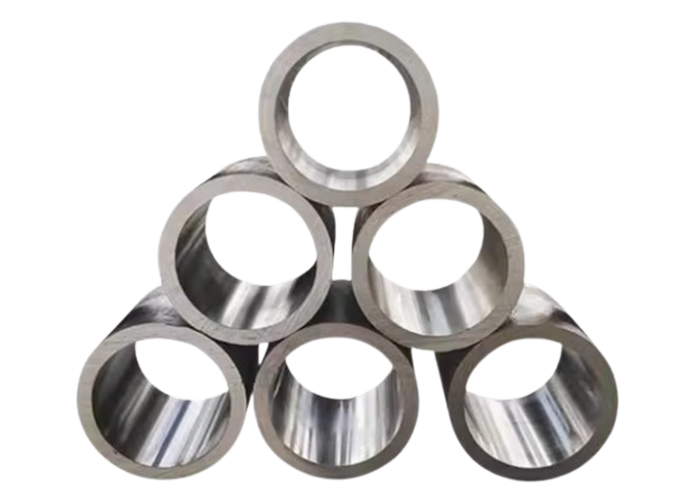

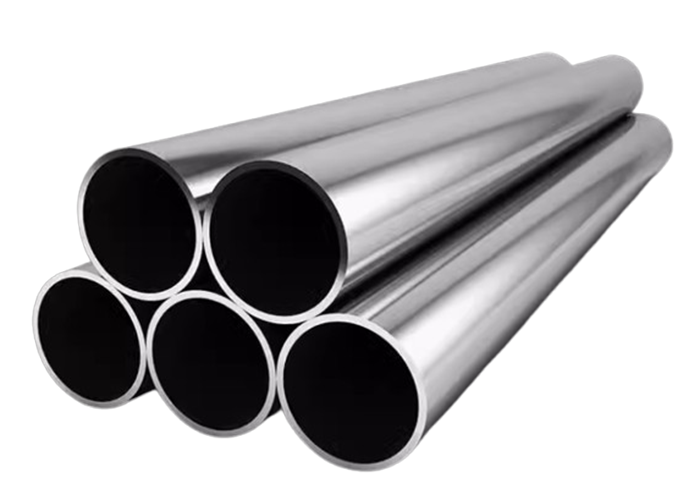

什么是液壓油缸管缸筒？
液壓油缸管缸筒是液壓油缸的關鍵部件。它是一個中空的圓柱形結構，主要由金屬材料（如碳鋼、合金鋼等）制成。從結構上看，缸筒內部有一個光滑的內孔，用于容納活塞和密封件，活塞在缸筒內孔中往復運動，從而實現液壓能與機械能的轉換。缸筒的外圓部分通常需要具備較高的強度和精度，以保證整個油缸在工作過程中的穩定性和可靠性。其兩端還可能會有安裝耳環、法蘭或者其他連接結構，用于將油缸與其他機械部件連接起來。
 |
 |
液壓油缸管缸筒的應用領域?
| 工程機械領域 |
| 在挖掘機中，液壓油缸管缸筒用于驅動挖掘臂的伸展和收縮。例如，在大型挖掘作業中，挖掘臂上的多個油缸缸筒（如動臂油缸、斗桿油缸和鏟斗油缸缸筒）協同工作，使挖掘機能精確地挖掘、提升和卸載物料。動臂油缸缸筒的尺寸較大，其承受的壓力和負載也較大，以滿足支撐整個挖掘臂重量和挖掘力的需求。裝載機的舉升油缸和翻斗油缸也依賴缸筒來實現工作功能。當裝載機裝載物料時，舉升油缸缸筒推動鏟斗上升，將物料提升到合適的高度，然后通過翻斗油缸缸筒使鏟斗翻轉，完成卸料過程。 |
| 冶金工業領域 |
| 在鋼鐵生產過程中，液壓油缸管缸筒用于驅動軋鋼機的軋輥間隙調整。通過油缸缸筒的精確運動，控制軋輥之間的距離，從而實現對鋼材厚度的精確軋制。例如，在熱連軋機組中，有多個高精度的液壓油缸缸筒，其尺寸精度和密封性要求極高，以確保鋼材的軋制質量和尺寸精度。金屬冶煉設備中的爐門開閉也常使用液壓油缸。缸筒驅動爐門的開啟和關閉，使冶煉過程能夠順利進行，并且能夠有效防止熱量散失和金屬液體飛濺。 |
| 汽車制造領域 |
| 汽車生產線上的自動化設備大量使用液壓油缸。例如，汽車車身焊接機器人的工作臂運動依靠液壓油缸缸筒來實現。這些缸筒能夠精確控制焊接機器人的位置和姿態，保證焊接質量。汽車的液壓懸掛系統也采用油缸缸筒。通過缸筒內活塞的運動，調整懸掛的高度和剛度，為汽車提供舒適的駕乘體驗，同時也能適應不同的路況和行駛要求。 |
| 船舶工業領域 |
| 在船舶的舵機系統中，液壓油缸管缸筒用于驅動舵葉的轉動。舵葉的精確轉向?qū)τ诖暗暮叫邪踩陵P(guān)重要，而液壓油缸缸筒能夠提供足夠的動力和精確的控制，確保船舶在各種航行條件下都能準確地改變航向。船舶的起貨設備，如起重機等，也依靠液壓油缸缸筒來實現貨物的提升和移動。這些缸筒需要具備較高的承載能力和抗腐蝕性能，以適應海洋環境和貨物裝卸的要求。 |

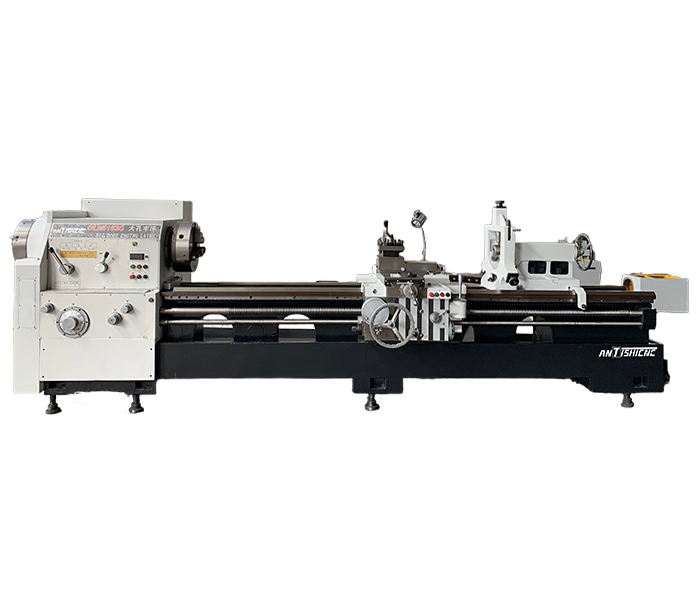

根據他的需要，我們匹配了一款大孔徑的通用車床CLD6163，床身上最大回轉直徑為630mm，主軸通孔直徑為150mm，可以完美匹配客戶的需求，以下是CLD6163的技術參數：
| 分類 | 參數 | 單位 | ?規格 | 備注 |
| 加工范圍 | 床身上最大回轉直徑 | mm | f630 | |
| 滑板上最大回轉直徑 | mm | f340 | ||
| 床身導軌寬度 | mm | 550 | ||
| 最大工件長度 | mm | 3000 | ||
| 最大切削長度 | mm | 2750 | ||
| 主軸 | 主軸端部形式 | 螺紋 | ||
| 主軸通孔直徑 | mm | f150 | ||
| 主軸轉速 | r/min | 28-700 | ||
| 主軸轉速級數 | 三 檔 | |||
| 主電機功率 | kW | 11 | 主軸伺服 | |
| 卡盤外徑 | mm | 400 | 手動三爪 | |
| 刀架 | 形式 | 手動刀架 | ||
| 工位數 | 4 | |||
| 刀具截面尺寸 | mm | 32×32 | ||
| 進給 | X軸快移速度 | mm/min | 2300 | |
| Z軸快移速度 | mm/min | 4000 | ||
| X向行程 | mm | 320 | ||
| Z向行程 | mm | 750 | ||
| X軸進給量級數/范圍 | mm/r | 32/0.04-0.65 | ||
| Z軸進給量級數/范圍 | mm/r | 32/0.1-1.46 | ||
| 公制螺紋種數/范圍 | mm | 32/1-15 | ||
| 英制螺紋種數/范圍 | T.P.I. | 26/14-1 | ||
| 尾座 | 尾座套筒直徑 | mm | 100 | |
| 尾座套筒行程 | mm | 250 | ||
| 尾座主軸錐孔錐度 | 莫氏 | 5# | ||
| 潤滑 | 潤滑形式 | 自動間歇潤滑 | ||
| 潤滑泵容量 | L | 2 | ||
| 冷卻 | 冷卻泵揚程 | m | 10 | |
| 冷卻泵流量 | L/min | 100 | ||
| 重量 | 機床重量 | kg | 5500 | |
| 外形 | 機床外型（長×寬×高） | mm | 5100×1500×1400 | |
| 容量 | 電氣總?cè)萘?/td> | kVA | 12 |
CLD6163 是一款通用大孔金屬切削機床，適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制和英制螺紋，并能進行鉆孔和拉油槽等工作。本系列機床適宜加工鑄鐵，鋼及各種有色金屬等材料。
機床采用一體平床身斜排結構，操作、調整方便，利于排屑，優質高強度鑄鐵鑄造整體床身，吸震性好、時效處理、剛性好、精度高，床身導軌寬度550mm，采用超音頻淬火和精密磨削及貼塑、刮研工藝，摩擦阻力小，精度保持性長久，有效保證機床精度和使用壽命。
主軸箱為整體齒輪箱式主軸單元，三檔變頻，檔內無級變速，主電機采用低頻大扭矩主軸伺服電機，輸出扭矩大，啟停響應快，既滿足精車要求，又能達到高效切削。
主軸采用淬火精密磨削斜齒輪傳動結構，傳動效率高、載荷能力強、傳動更平穩、噪音小，齒輪使用壽命更長。
了解更多關于手動萬能車床，請?jiān)L問:
https://www.antsmachine.com/horizontal-lathe/
或者發郵件到：contact@antsmachine.com
我公司的工程師將與您一起，為您匹配最合適的解決方案。
關鍵詞：手動車床，萬能車床，大孔徑車床
