數控滾齒機是一種依據展成法原理運作的先進齒輪加工機床，滾刀與工件之間類似交錯軸斜齒輪嚙合傳動，通過數控系統精準把控滾刀的旋轉、工件的旋轉以及滾刀沿工件軸向的進給運動，從而切削出漸開線齒形。它具備諸多卓越特性，加工精度頗高，憑借數控技術能夠達到 6 級乃至更高的精度等級；加工效率出眾，自動化的多軸聯動模式極大地削減了輔助時間；加工范圍廣泛，無論是直齒、斜齒、人字齒等各類圓柱齒輪，還是蝸輪、鏈輪等特殊齒輪均可加工；適應性極強，只需更換不同的滾刀并調整數控程序，就能輕松應對不同模數、齒數、螺旋角等參數的齒輪加工任務。
數控滾齒機在很多領域都有著廣泛的應用：

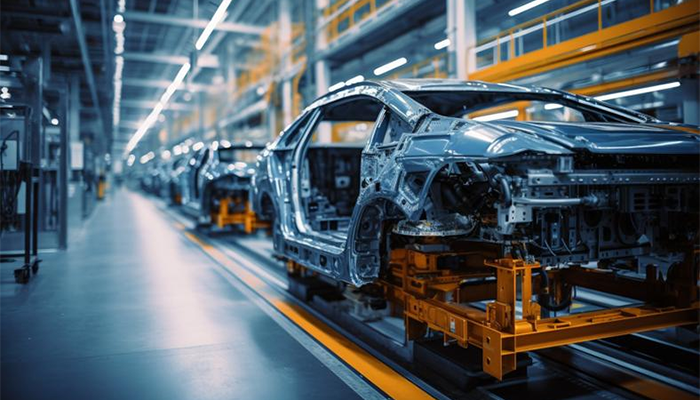

汽車制造：用于加工汽車變速器、差速器等部件中的各種齒輪，對齒輪的精度和質量要求較高。
機械制造：在機床、工程機械、礦山機械等行業中，用于加工各種傳動齒輪，確保機械設備的正常運轉。
航空航天：加工航空發動機、直升機傳動系統等中的高精度齒輪，對齒輪的可靠性和性能要求極高。

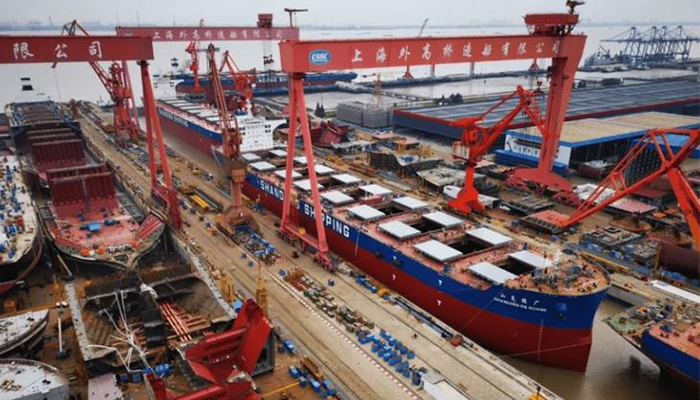

船舶制造：用于加工船舶推進器、齒輪箱等部件中的大型齒輪，需要具備較高的加工精度和承載能力。
| 汽車制造 | 機械制造 |
 |
 |
| 航空航天 | 船舶制造 |
 |
 |

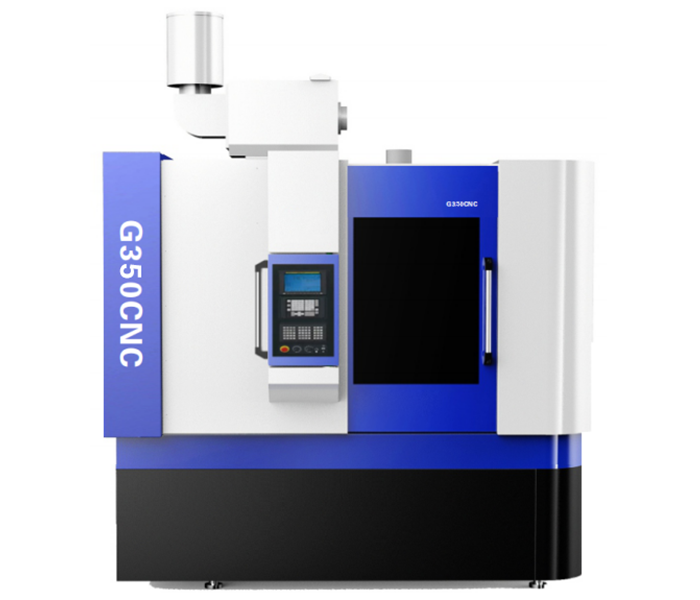

G350CNC數控滾齒機
G350CNC為六軸數控、四軸聯動數控高速滾齒機。六根數控軸分別為：
刀架角度調整運動、B-滾刀主軸旋轉、C-工作臺旋轉運動、X-徑向進給運動、Y-切向進給運動、Z軸進給運動。機床各數控運動軸均采用獨立交流伺服電機驅動，采用“電子齒輪箱（EGB）”實現分度運動和差動補償，利用展成法完成各類齒輪零件的加工。
| 項 ??目 | 單位 | G350CNC |
| 最大工件直徑 | mm | 350 |
| 最大工件模數 | mm | 6 |
| 最大軸向行程（Z軸位移量） | mm | 300 |
| 加工齒數范圍 | 6-400 | |
| 最大滾刀直徑×長度 | mm | 120×200 |
| 工作臺臺面直徑 | mm | 300 |
| 刀架最大回轉角 | ?±45° | |
| 滾刀中心至工作臺中心距離 | mm | 35-265 |
| 滾刀中心距工作臺臺面距離 | mm | 200-590 |
| 頂尖主軸端面距工作臺臺面距離 | mm | 280-750 |
| Y軸切向行程 | mm | 180 |
| 主軸最高轉速（B軸） | r/min | 1250 |
| 工作臺最高轉速（C軸） | r/min | 115 |
| X軸最大快速移動 | mm/min | 2000 |
| Z軸最大快速移動 | mm/min | 2000 |
| Y軸最大快速移動 | mm/min | 1000 |
| 數控軸直線坐標分辨率 | mm | 0.001 |
| 數控軸回轉坐標分辨率 | ??0.001° | |
| 機床總功率 | KW | 57 |
| 主機總重量 | KG | 約9500 |
| 機床外圍尺寸（長×寬×高） | mm | 2970×1830×2880 |
如果你也有自動化齒輪加工需求，或者需要類似的機型設備，歡迎咨詢上海鞍提仕，我們會為你提供專業的建議！請聯系contact@antsmachine.com
關鍵詞：數控滾齒機、自動化齒輪加工、汽車制造、機械制造
